1). Teori Dasar

Gambar 1. Dioda

Dioda merupakan komponen listrik jenis tabung hampa udara yang memiliki dua buah elektroda. Dioda tabung pertama kali diciptakan oleh seorang ilmuwan dari Inggris yang bernama Sir J.A. Fleming (1849-1945) pada tahun 1904.

Gambar 2. Struktur dioda

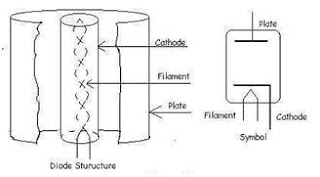

Struktur dan skema dari dioda dapat dilihat pada gambar di atas. Pada dioda, plate diletakkan dalam posisi mengelilingi katoda sedangkan heater disisipkan di dalam katoda. Elektron pada katoda yang dipanaskan oleh heater akan bergerak dari katoda menuju plate. Untuk dapat memahami bagaimana cara kerja dioda kita dapat meninjau 3 situasi sebagai berikut ini yaitu :

1. Dioda diberi tegangan nol

2. Dioda diberi tegangan negatif

3. Dioda diberi tegangan positif

1. Dioda Diberi Tegangan Nol

Gambar 3. Dioda diberi tegangan nol

Ketika dioda diberi tegangan nol maka tidak ada medan listrik yang menarik elektron dari katoda. Elektron yang mengalami pemanasan pada katoda hanya mampu melompat sampai pada posisi yang tidak begitu jauh dari katoda dan membentuk muatan ruang (Space Charge). Tidak mampunya elektron melompat menuju katoda disebabkan karena energi yang diberikan pada elektron melalui pemanasan oleh heater belum cukup untuk menggerakkan elektron menjangkau plate.

2. Dioda Diberi Tegangan Negatif

Gambar 4. Dioda diberi tegangan negatif

Ketika dioda diberi tegangan negatif maka potensial negatif yang ada pada plate akan menolak elektron yang sudah membentuk muatan ruang sehingga elektron tersebut tidak akan dapat menjangkau plate sebaliknya akan terdorong kembali ke katoda, sehingga tidak akan ada arus yang mengalir.

3. Dioda Diberi Tegangan Positif

Gambar 5. Dioda diberi tegangan positif

Ketika dioda diberi tegangan positif maka potensial positif yang ada pada plate akan menarik elektron yang baru saja terlepas dari katoda oleh karena emisi thermionic, pada situasi inilah arus listrik baru akan terjadi. Seberapa besar arus listrik yang akan mengalir tergantung daripada besarnya tegangan positif yang dikenakan pada plate. Semakin besar tegangan plate akan semakin besar pula arus listrik yang akan mengalir. Oleh karena sifat dioda yang seperti ini yaitu hanya dapat mengalirkan arus listrik pada situasi tegangan tertentu saja, maka dioda dapat digunakan sebagai penyearah arus listrik (rectifier). Pada kenyataannya memang dioda banyak digunakan sebagai penyearah tegangan AC menjadi tegangan DC.

2). Karakteristik Dioda

Dioda termasuk komponen elektronika yang terbuat dari bahan semikonduktor. Beranjak dari penemuan dioda, para ahli menemukan juga komponen turunan lainnya yang unik. Dioda memiliki fungsi yang unik yaitu hanya dapat mengalirkan arus satu arah saja. Struktur dioda tidak lain adalah sambungan semikonduktor P dan N. Satu sisi adalah semikonduktor dengan tipe P dan satu sisinya yang lain adalah tipe N. Dengan struktur demikian arus hanya akan dapat mengalir dari sisi P menuju sisi N. Diode bisa berlaku sebagai sebuah saklar tertutup (apabila bagian anode mendapatkan tegangan positif sedangkan katodenya mendapatkan tegangan negatif) dan berlaku sebagi saklar terbuka (apabila bagian anode mendapatkan tegangan negatif sedangkan katode mendapatkan tegangan positif).
Gambar 6. Simbol dan struktur dioda

Gambar ilustrasi di atas menunjukkan sambungan PN dengan sedikit porsi kecil yang disebut lapisan deplesi (depletion layer), dimana terdapat keseimbangan hole dan elektron. Seperti yang sudah diketahui, pada sisi P banyak terbentuk hole-hole yang siap menerima elektron sedangkan di sisi N banyak terdapat elektron-elektron yang siap untuk bebas merdeka. Lalu jika diberi bias positif, dengan arti kata memberi tegangan potensial sisi P lebih besar dari sisi N, maka elektron dari sisi N dengan serta merta akan tergerak untuk mengisi hole di sisi P. Tentu kalau elektron mengisi hole disisi P, maka akan terbentuk hole pada sisi N karena ditinggal elektron. Ini disebut aliran hole dari P menuju N, Kalau menggunakan terminologi arus listrik, maka dikatakan terjadi aliran listrik dari sisi P ke sisi N.
Gambar 7. Dioda dengan bias maju

Sebaliknya apakah yang terjadi jika polaritas tegangan dibalik yaitu dengan memberikan bias negatif (reverse bias). Dalam hal ini, sisi N mendapat polaritas tegangan lebih besar dari sisi P.
Gambar 8. Dioda dengan bias negatif

Tentu jawabannya adalah tidak akan terjadi perpindahan elektron atau aliran hole dari P ke N maupun sebaliknya. Karena baik hole dan elektron masing-masing tertarik ke arah kutup berlawanan. Bahkan lapisan deplesi (depletion layer) semakin besar dan menghalangi terjadinya arus. Demikianlah sekelumit bagaimana dioda hanya dapat mengalirkan arus satu arah saja. Dengan tegangan bias maju yang kecil saja dioda sudah menjadi konduktor. Tidak serta merta di atas 0 volt, tetapi memang tegangan beberapa volt di atas nol baru bisa terjadi konduksi. Ini disebabkan karena adanya dinding deplesi (depletion layer). Untuk dioda yang terbuat dari bahan Silikon tegangan konduksi adalah di atas 0.7 volt. Kira-kira 0.3 volt batas minimum untuk dioda yang terbuat dari bahan Germanium.

Gambar 9. Grafik arus dioda
